Põrandakütte kontroller, ajamid ja termostaadid

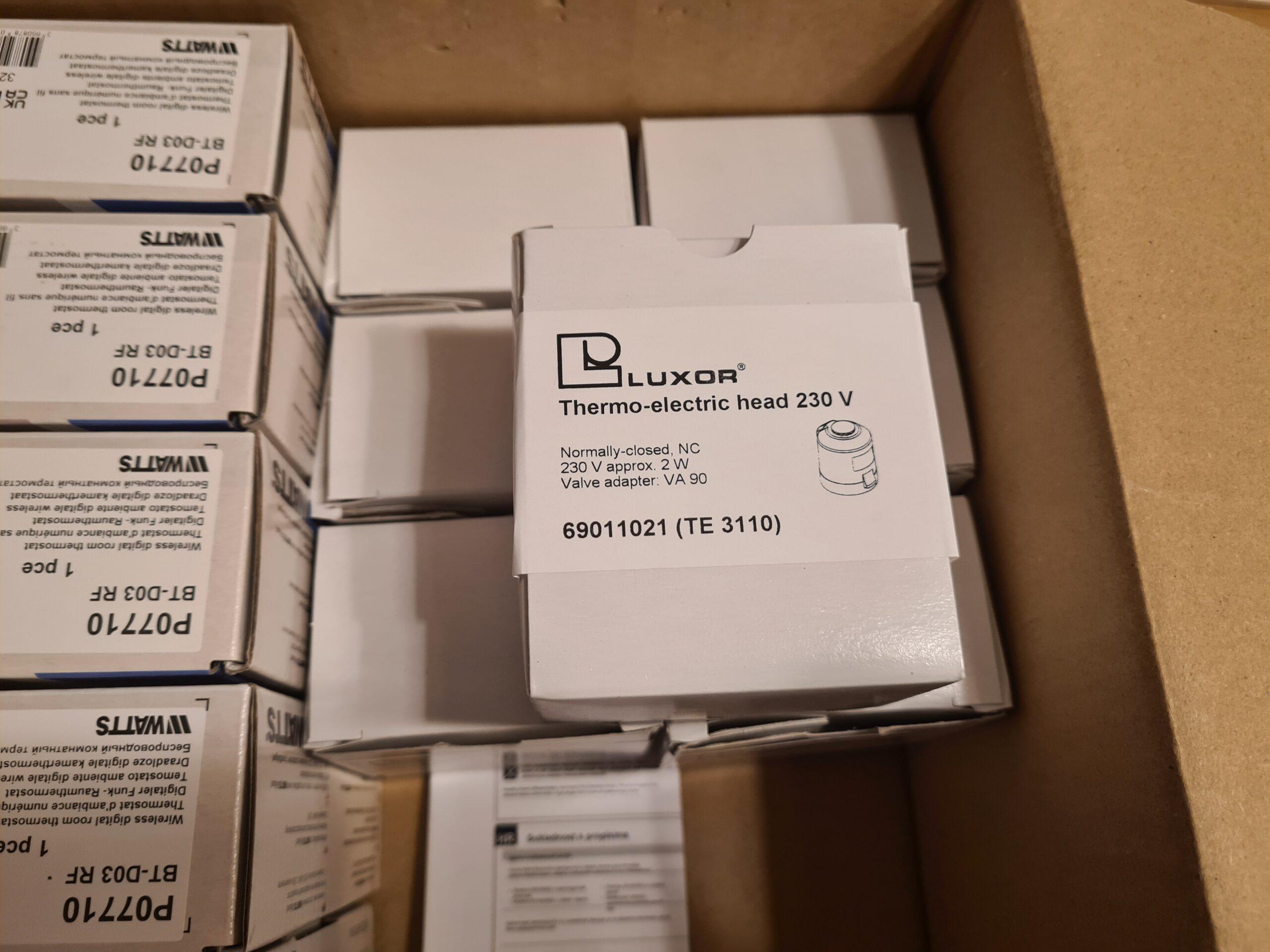

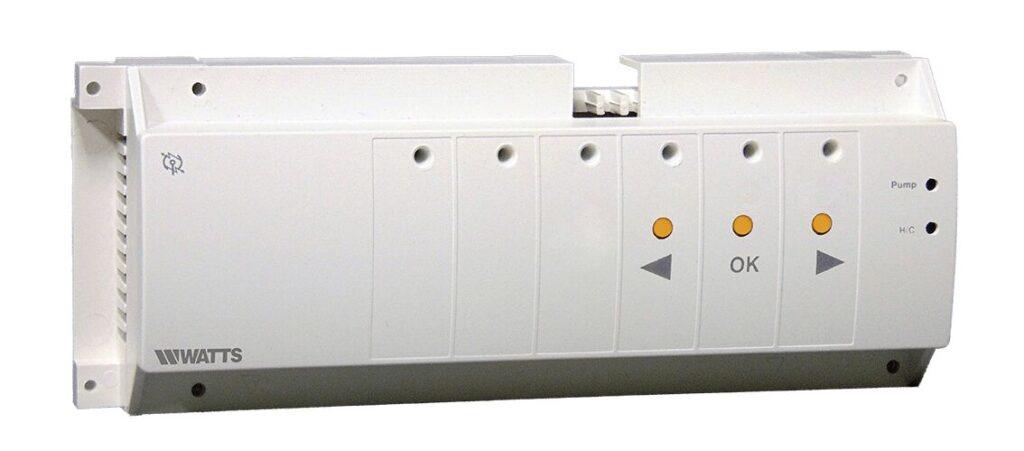

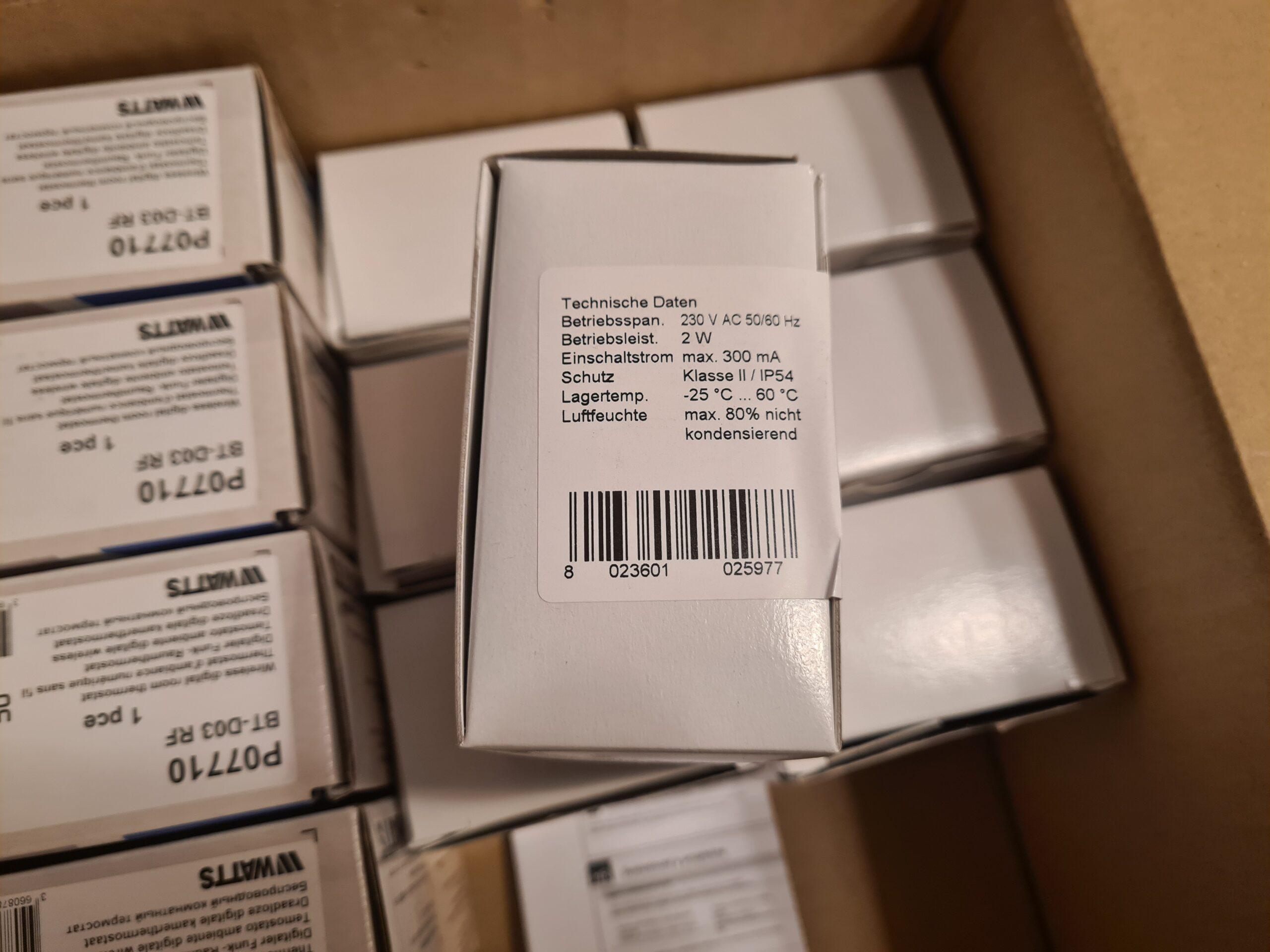

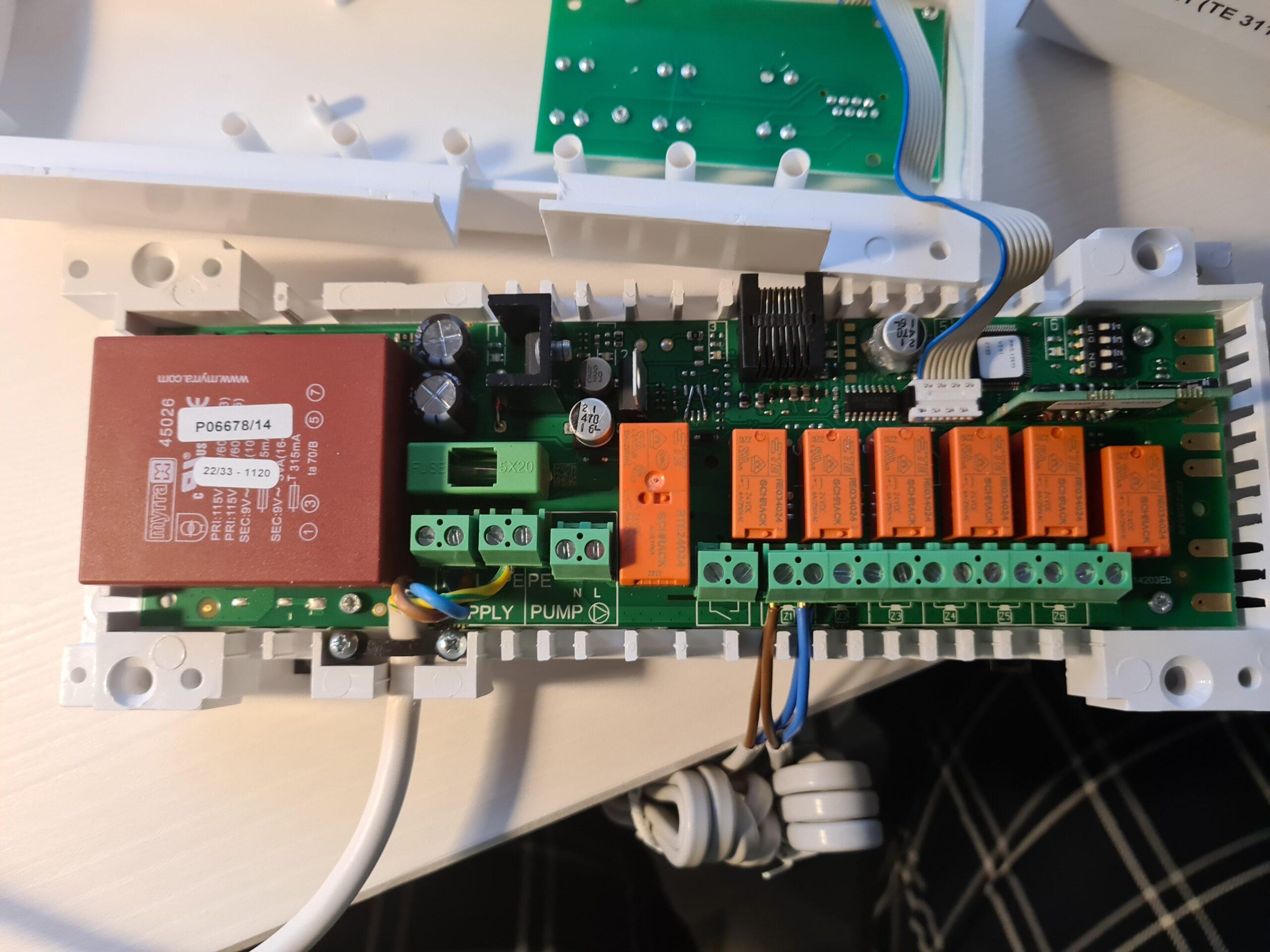

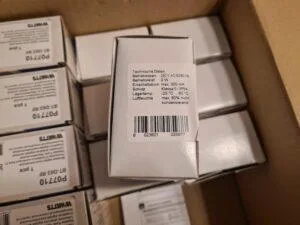

Põrandakütet juhib Watts’i 6-tsooniga, 230V kontroller BT-M6Z02-RF koos 230V Luxor ajamitega TE3110 (NC).

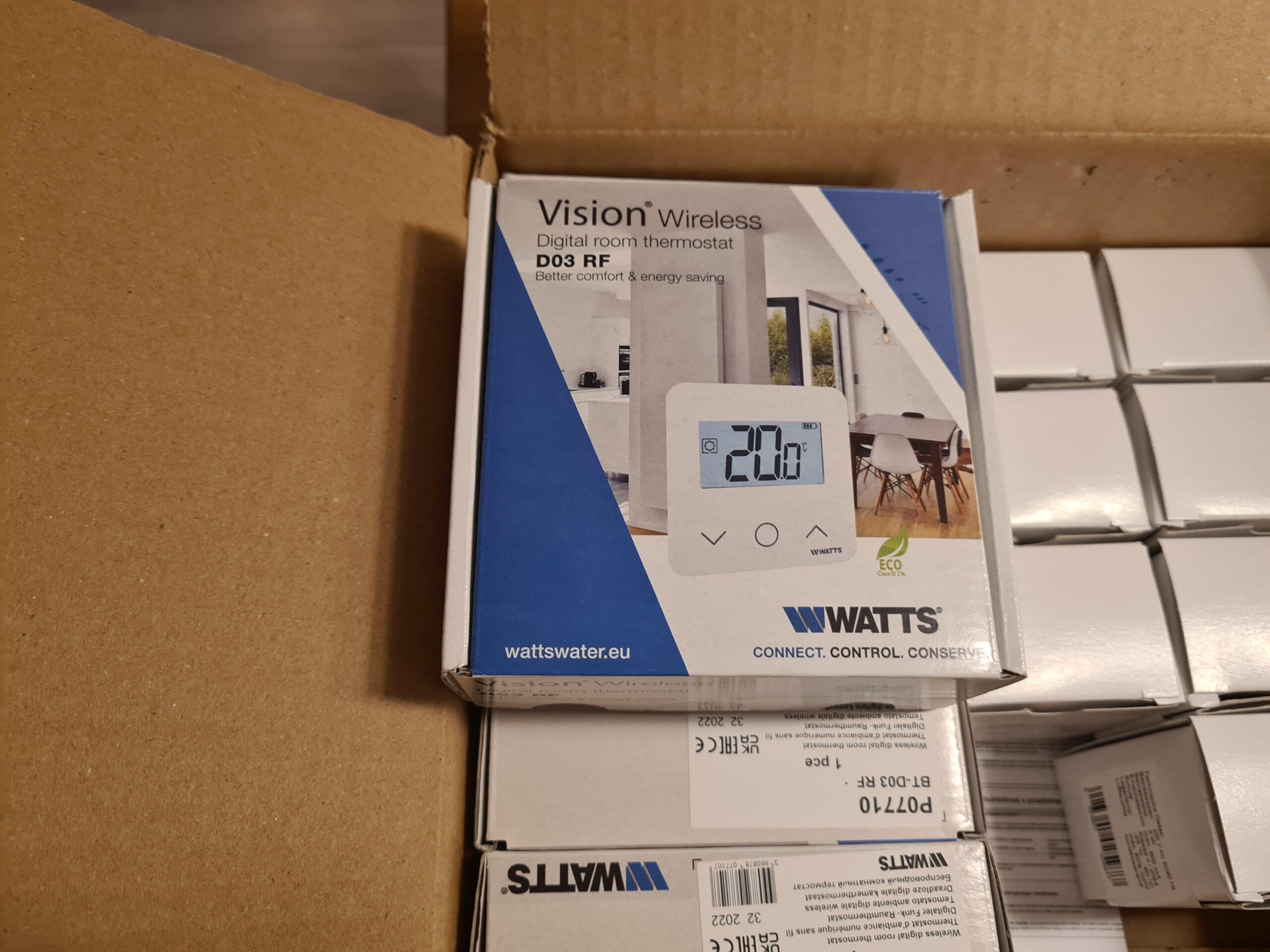

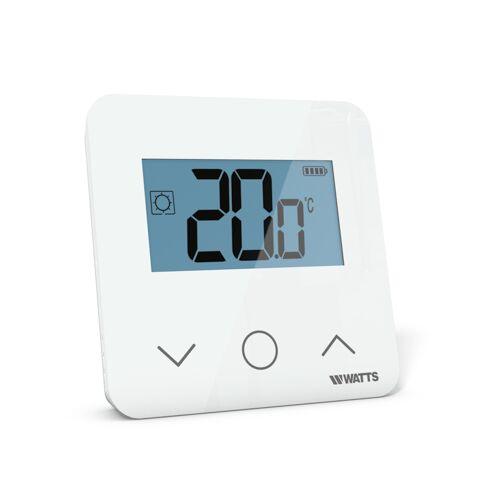

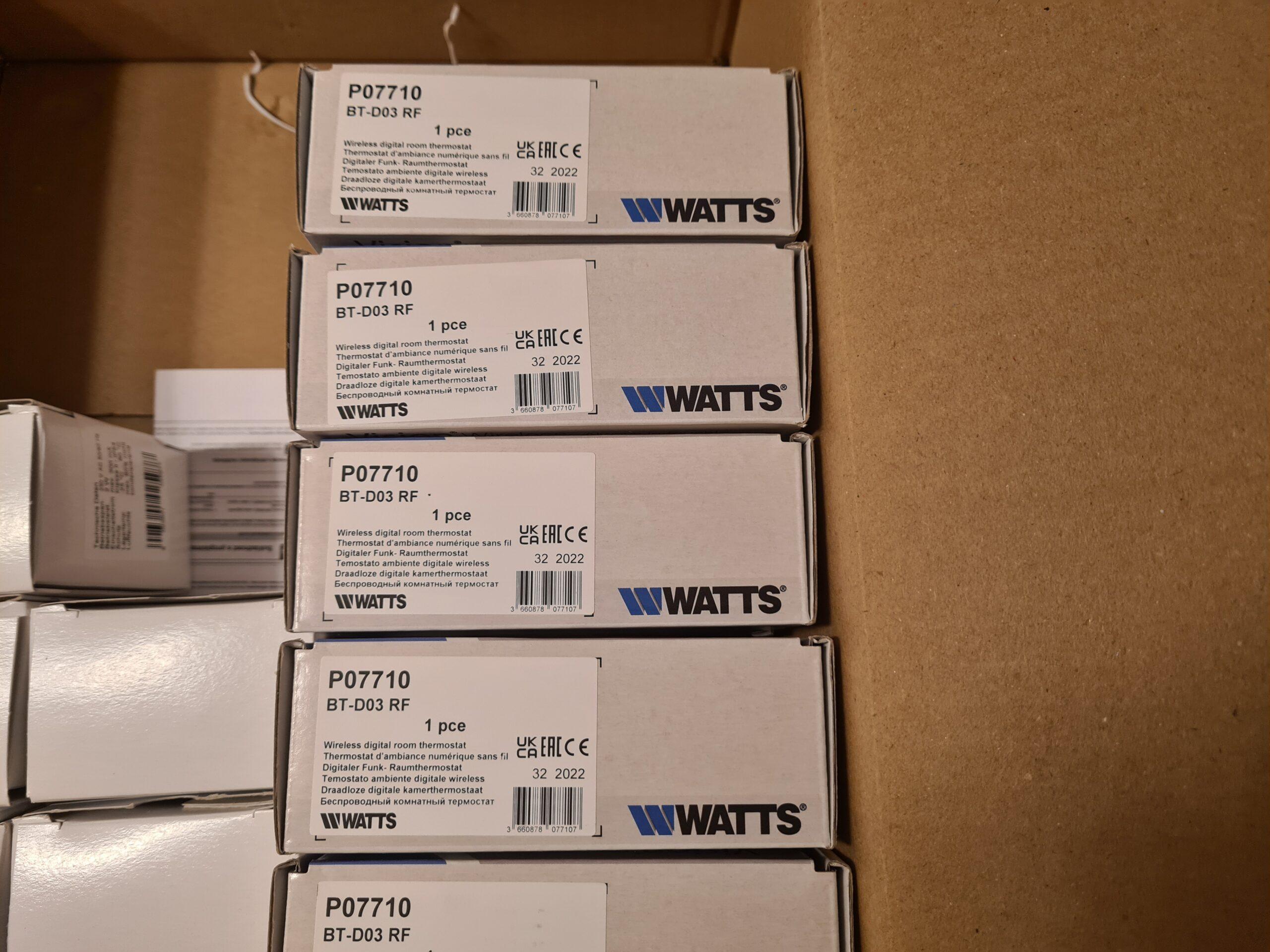

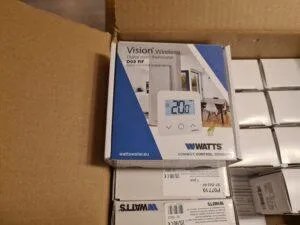

Igas toas (köök-elutuba on üks kontuur!) ning vannitoas on kasutusel Watts’i valged termostaadid BT-D03-RF.
Raadioside toimub sagedusel 868 MHz.
Kogu komplekt ostetud 2022.10.24 Hekamerk OÜ’st, soodushinnaga 1042€.
Termostaadi ühendamine
Termostaatide sidumiseks kontrolleriga tuleb protsess läbi viia kontrolleri juures.
Termostaadi linkimiseks kontrolleri tsooniga tuleb vajutada kontrolleril ~5 sek. OK nuppu, kuni esimese tsooni diood hakkab roheliselt vilkuma. Liigu noolenuppudega soovitud tsoonile. Seejärel vajuta korraks OK nuppu, kinnitades valitud tsooni, millel hakkab põlema punane diood. Järjekorras järgmine tsoonil peab jääma roheline diood vilkuma.
Võta termostaat. Vajuta tagaküljel 5 sek. reset nuppu – ilmub kiri “rF”, hoia endiselt nuppu all, kuni “rF” kõrval süttivad kandilised kastid. Nupu võib lahti lasta alles siis, kui ilmub kirje “INi”. Sisuliselt samal hetkel hakkab kontriolleril punase dioodi asemel põlema roheline diood.
Termostaat peaks olema nüüd paaritatud.
Kontrolleri kanali numbrit saab kontrollida ka termostaadilt :
Aktiveeri termostaadil kasutaja parameetrid (rF).
Selleks vajuta keskmist nuppu 5 sek.
Kui ilmub rF (parameeter 00), siis liigu nooltega kuni parameetrini 13 (CHa) > seal vilkudes näidatava number vastab kontrolleri tsoonile (kanalile).
Kui ajam on sees, siis kütmist ei toimu ja vastupidi.
Esmasel ajamite ühendamisel on vaja, et ajamid läheksid korra täiesti lahti (pane termostaadile lühikeseks ajaks kõrge temperatuur).
Probleem kontrolleriga

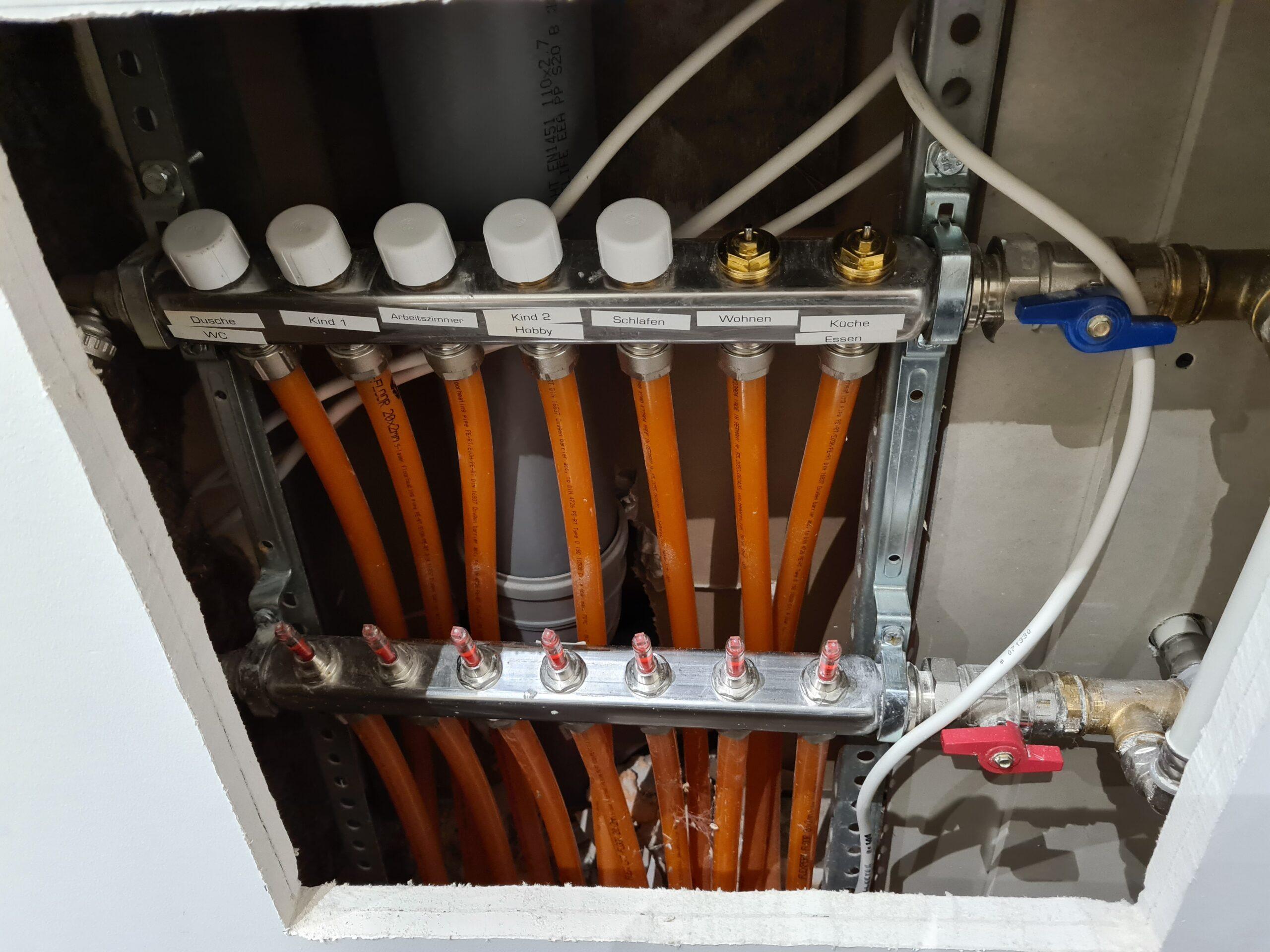

Paigaldasin põrandakütte kontrolleri jalatsikapi taha, seina sisse > sinna, kuhu oli eelnevalt paigaldatud põrandaküttetorude kollektor. Juurdepääs kipsiluugi kaudu.

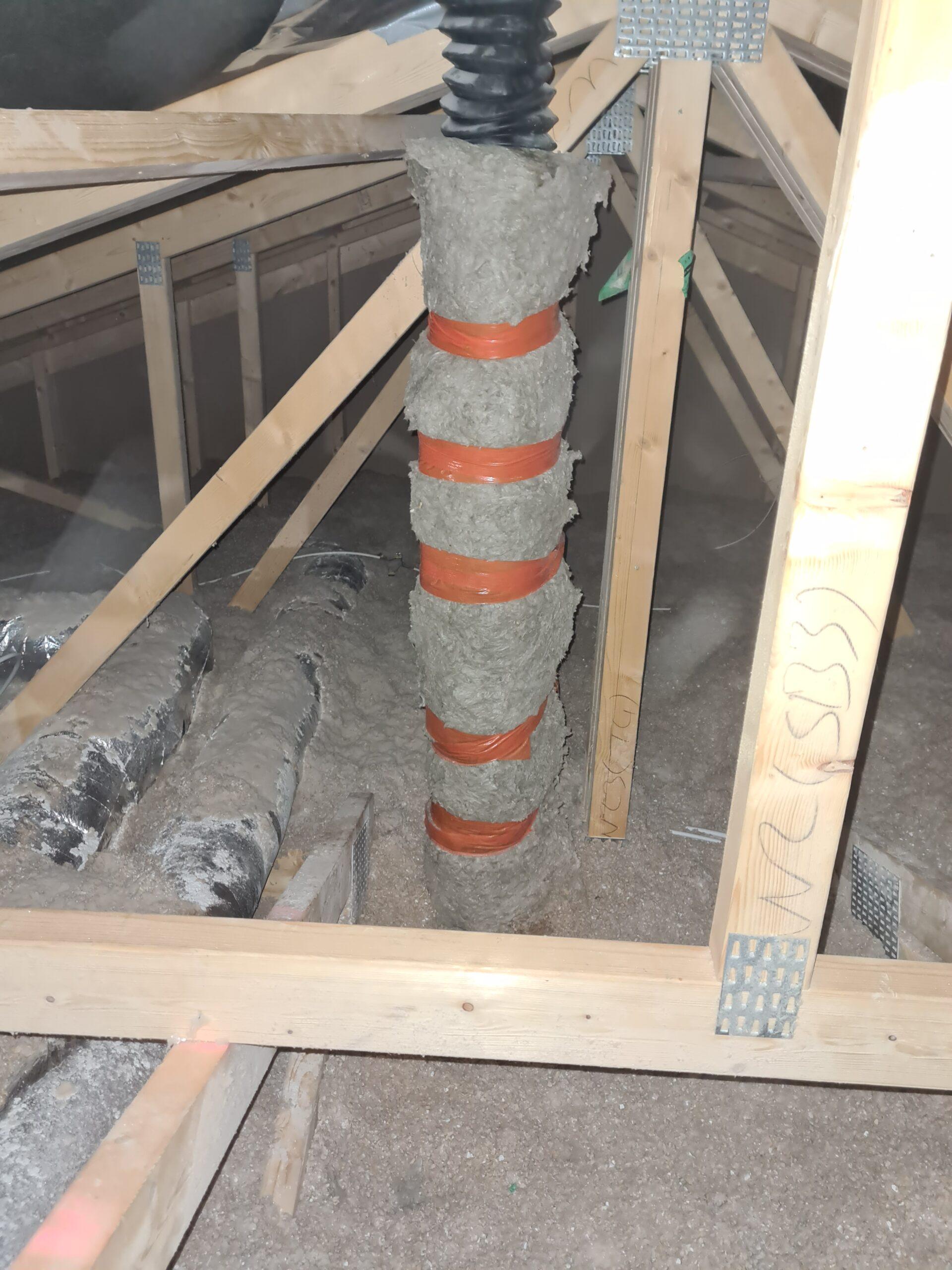

Tegemist on seinasisese “šahtiga”, milles kulgeb muuhulgas ka kanalisatsiooni õhutustoru. Paraku oli viimane soojustatud selliselt, et üks villatahvel oli keeratud 3/4 toru ümber ja see siis paarist kohast teibiga kinni tõmmatud. See tähendas, et talvel, peale käredamat pakast, kui jälle sula tuli, hakkas antud kanali õhutustoru pinnalt kondensaat tilkuma. Loomulikult toimus tilkumine täpselt põrandakütte kontrollerile, mis seetõttu lõpetas koostöö ning tuli utiliseerida.
Küttekontuurid

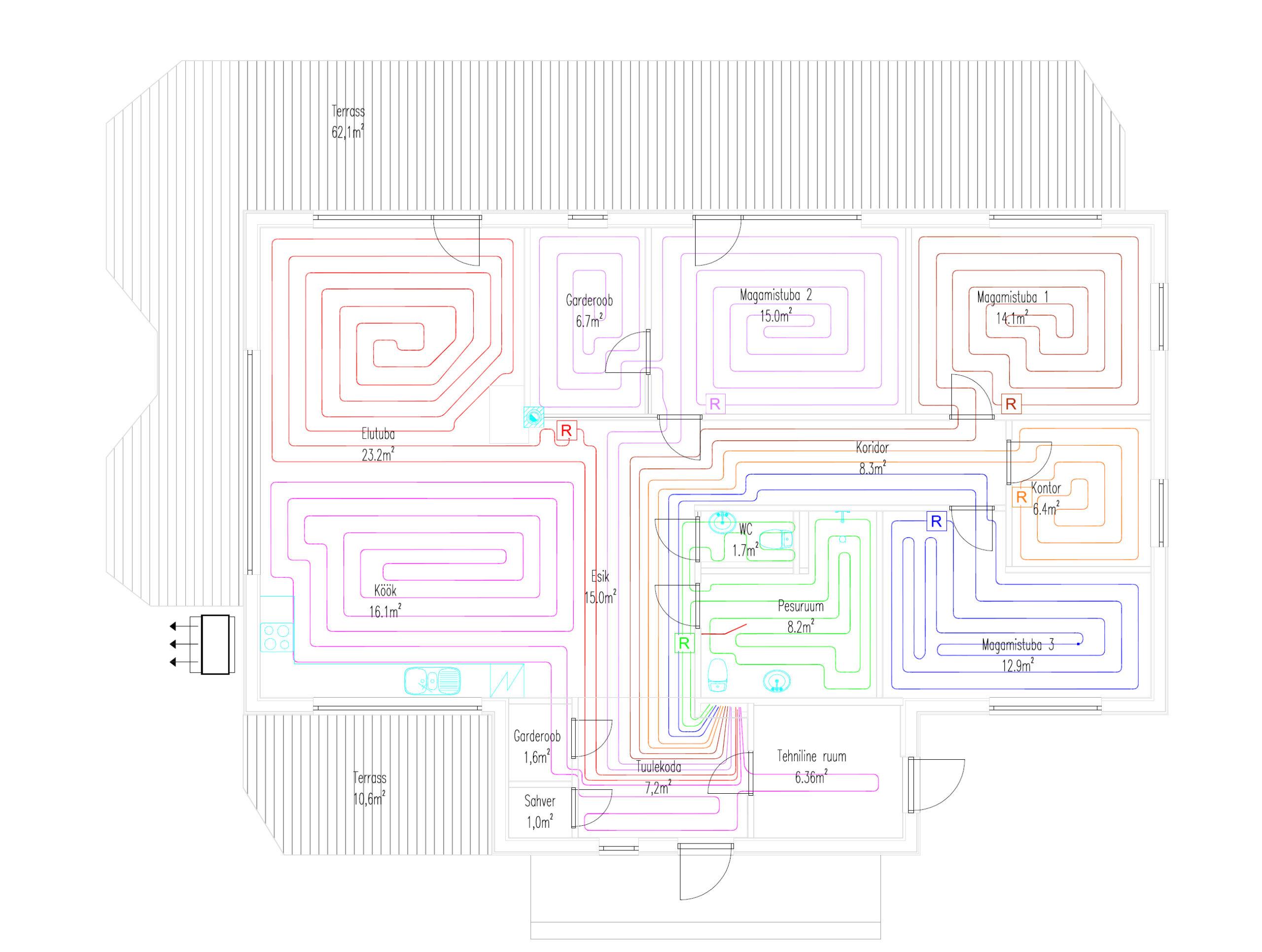

Majas on 7 küttekontuuri, aga termostaat on paigaldatud kuuele kontuurile > joonisel tähistatud asukoht “R”-tähega.
